制动气室

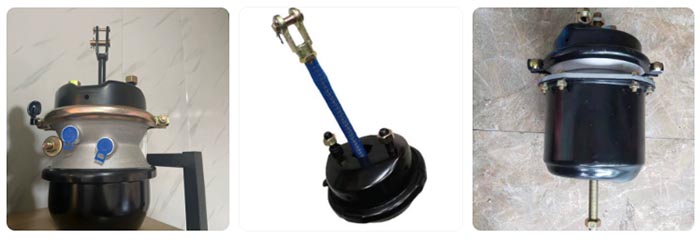

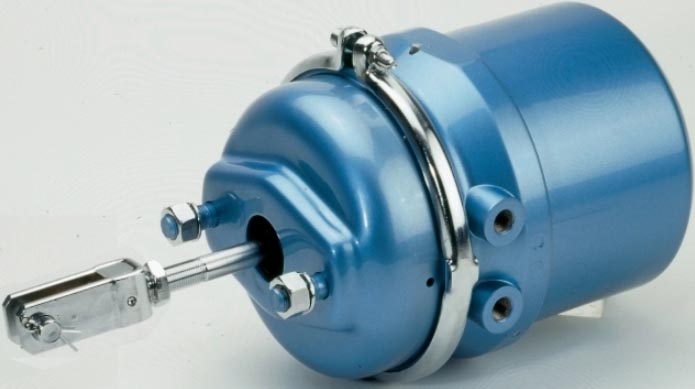

制动气室，又称制动分泵，是汽车气压制动系统的核心执行部件，可将压缩空气压力转换为机械推力，驱动制动器实现车辆减速或停止。该装置主要由壳体、膜片、推杆、回位弹簧等部件组成，按功能可分为单腔和双腔两种类型，后者集成行车制动与驻车制动功能，广泛用于商用车的驱动轴和挂车轴。

在行车制动时，压缩空气推动膜片产生推力；驻车制动则依靠弹簧储能实现断气制动，应急情况下可通过旋转放松螺栓实现机械解除。典型故障包括膜片漏气、弹簧失效导致的制动力下降，膜片损坏会导致行车制动减弱或失灵及驻车制动拖刹，弹簧问题可能引起拖刹或溜车。需定期维护刹车油液及导向销润滑，建议每两年更换制动液并保持含水量低于3%，定期清洁刹车片粉尘并润滑导向销防止腐蚀。该部件广泛应用于商用车辆，其结构演变经历了从外呼吸式到全铝内呼吸式的技术革新，壳体材质从铁件迭代至全铝结构实现轻量化，2020年国内某品牌制动气室产量突破1600万只。汉克威公司于2025年取得了内呼吸活塞式弹簧制动气室专利，西姆克公司获得了高韧性汽车制动气室橡胶隔膜专利。

结构组成与产品设计

制动气室由进气口、橡胶隔膜、支撑盘、推杆、回位弹簧和壳体构成卡箍夹紧结构。具体而言，制动气室为卡箍夹紧膜片式，由进气口、盖、膜片、支承盘、回位弹簧、壳体、推杆、连接叉、夹箍和螺栓等组成。前制动气室多采用膜片式设计，前后气室结构相似但尺寸不同，双腔型额外配置储能弹簧腔室，集成行车与驻车制动功能。

双腔制动气室（储能弹簧制动气室）的结构更为复杂，例如一种内呼吸活塞式弹簧制动气室包括气室主体、两个固定环、连接装置、导向装置、气管、限位装置、定位装置等。它有2个空气接口，分别连接行车腔和驻车腔。

对于常规车货总重≤18吨的4×2前置后驱两轴载货车，前转向轴一般安装单腔制动气室，只具备行车制动功能；后驱动轴安装双腔制动气室，同时具有行车和驻车功能。

工作原理

行车制动时，压缩空气经行车制动接口（“11”接口）进入行车制动腔（a腔）挤压膜片，推动推杆带动调节臂转动凸轮轴，使刹车片压紧制动鼓产生摩擦力。驻车制动通过释放储能弹簧腔室（E腔）气压，使弹簧推动推杆实现机械制动，其原理为“断气制动”；解除制动时，压缩空气经驻车制动接口（“12”接口）进入该腔室压缩弹簧。为避免行车制动与驻车制动同时作用导致制动力矩过大，系统中设计有协调装置（如差动式继动阀）进行控制。应急情况下可通过旋转放松螺栓实现机械解除，具体操作包括解锁螺栓并旋转90度以在无压缩空气条件下解除驻车制动。

分类与功能

单腔型仅具备基础制动功能，多用于转向轴；双腔型配备独立行车腔与驻车腔，适用于驱动轴。常规4×2载货车前轴装单腔型，后轴使用双腔型。驻车制动采用"断气制动"模式，与行车制动的"通气制动"形成互补控制。

常见故障与维护

膜片（皮碗）漏气或损坏会导致分泵出力不足，使行车制动力下降甚至失灵，同时可能导致驻车制动释放不彻底，引起拖刹。弹簧失效是常见故障，行车腔内的弹簧回位能力弱会导致车辆拖刹，驻车腔内的储能弹簧质量差则会导致驻车制动力不足，可能引发溜车等严重事故。判断故障可通过怠速状态测试踏板行程化，异常行程表明气室异常。此外，制动气室串气也是挂车制动系统常见故障源之一，可通过涂肥皂水等方式检漏。

应定期检修并更换易损件，如膜片、弹簧。在下大坡前，应提前试踩刹车检查制动性能。当膜片出现龟裂或推杆运动不畅时，必须更换原厂配件。特别注意：由于驻车制动腔内的储能弹簧威力巨大，切勿自行维修带有储能弹簧的制动气室，应交由专业、有资质的维修厂处理，以避免人身伤害。

发展历史与趋势

2025年2月，汉克威公司取得“一种内呼吸活塞式弹簧制动气室”专利，其设计便于定位连接和紧固气管。气压盘式制动器在商用车领域得到推广，例如威伯科推出的采用单活塞单推杆促动调整机构的产品结构更简单可靠。盘式制动器在重型车上使用气压驱动，自2004年中国交通部强制在9米以上高Ⅱ型客车上配备后，普及率显著提升。行业亦通过持续优化制动气室结构来提升整体制动效能。在关键部件材料上，2025年6月，西姆克公司研发的“高韧性汽车制动气室橡胶隔膜”获得专利，通过双层碗状结构与精密波纹槽设计，提升了产品的抗疲劳性与可靠性。市场方面，瑞立集团、宁波合力等公司持续进行产品开发与销售。技术规范也随之更新，行业标准《汽车和挂车制动气室性能要求及台架试验方法》于2018年发布并实施，替代了2007年版本。

关键技术

河北西姆克科技股份有限公司于2025年获得“一种高韧性的汽车制动气室橡胶隔膜”专利，其采用双橡胶层碗状结构与精密波纹槽布局，能减少褶皱与应力集中，提升材料的韧性、抗疲劳性能及产品使用寿命。

膜片式弹簧制动气室的关键检测项目包括外观、膜片完整性/厚度、弹簧弹力、密封性、耐压及耐温性能等，需使用专用测量仪器、拉力试验机、气体泄漏测试仪等专业设备进行检测以确保可靠性。

行业标准《汽车和挂车制动气室性能要求及台架试验方法》（QC/T 790-2018）已于2018年9月1日实施，代替了QC/T 790-2007，为制动气室的性能要求和台架试验提供了统一的技术规范。

新一代EBS电子制动控制系统可通过中央ECU计算并控制每个制动气室所需的制动压力，并在车轮趋于抱死或起步时调节气室压力，实现防抱死(ABS)和驱动防滑(ASR)控制功能。

通过优化制动气室结构、改进制动蹄片材料等技术手段，可以提升制动效能，缩短制动距离。

行业标准与市场

中国汽车行业标准《QC/T 790-2018 汽车和挂车制动气室性能要求及台架试验方法》于2018年5月8日发布，2018年9月1日实施，代替了QC/T 790-2007，规范了产品性能与测试。该标准由全国汽车标准化技术委员会归口，工业和信息化部主管，主要起草单位包括中国第一汽车股份有限公司技术中心、隆中控股集团有限公司、浙江万安科技股份有限公司、公主岭安宝责任有限公司等。

瑞立集团、宁波合力汽车零部件有限公司等是国内主要的制动气室生产商。宁波合力汽车零部件有限公司成立于1994年，从事制动气室等相关产品的生产。

全球商用车空气制动器市场的发展受到技术创新的驱动，例如通过优化制动气室结构以提升制动效能。
